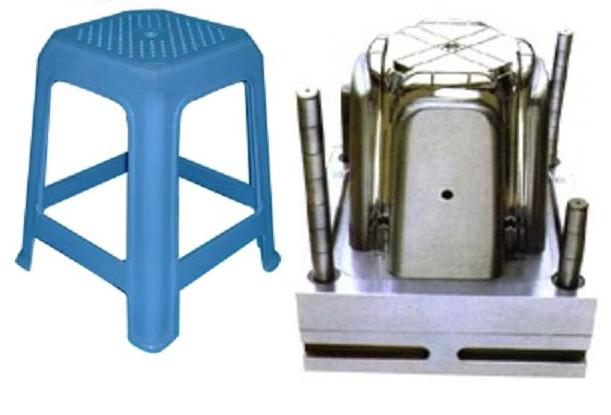

塑料模具的制作流程

一、常见问题,这个多了,不同的模具总会不同的问题。

1、 选择模具钢时什么是最重要的和最具有决定性意义的因素？

成形方法－可从两种基本材料类型中选择。

热加工工具钢，它能承受模铸、锻造和挤压时的相对高的温度；

冷加工工具钢，它用于下料和剪切、冷成形、冷挤压、冷锻和粉末加压成形。

塑料-一些塑料会产生腐蚀性副产品，例如PVC塑料。长时间的停工引起的冷凝、腐蚀性气体、酸、冷却/加热、水或储存条件等因素也会产生腐蚀。在这些情况下，推荐使用不锈钢材料的模具钢。

模具尺寸－大尺寸模具常常使用预硬钢。整体淬硬钢常常用于小尺寸模具。

模具使用次数－长期使用（> 1 000 000次）的模具应使用高硬度钢，其硬度为48－65 HRC。中等长时间使用（100 000到1 000 000次）的模具应使用预硬钢，其硬度为30－45 HRC。短时间使用（表面粗糙度－许多塑料模具制造商对好的表面粗糙度感兴趣。当添加硫改善金属切削性能时，表面质量会因此下降。硫含量高的钢也变得更脆。

2、 影响材料可切削性的首要因素：

钢的化学成分很重要。钢的合金成分越高，就越难加工。当碳含量增加时，金属切削性能就下降；钢的结构对金属切削性能也非常重要。不同的结构包括：锻造的、铸造的、挤压的、轧制的和已切削加工过的。锻件和铸件有非常难于加工的表面。

硬度是影响金属切削性能的一个重要因素。一般规律是钢越硬，就越难加工。高速钢（HSS）可用于加工硬度最高为330-400 HB的材料；高速钢+钛化氮（TiN）涂层，可加工硬度最高为45 HRC的材料；而对于硬度为65-70 HRC的材料，则必须使用硬质合金、陶瓷、金属陶瓷和立方氮化硼（CBN）；非金属参杂一般对刀具寿命有不良影响。例如Al2O3 （氧化铝），它是纯陶瓷，有很强的磨蚀性；最后一个是残余应力，它能引起金属切削性能问题。常常推荐在粗加工后进行应力释放工序。

3、 模具制造的生产成本由哪些部分组成？ 粗略地说，成本的分布情况如下：切削 65％ 工件材料 20％ 热处理 5％ 装配/调整 10％；这也非常清楚地表明了良好的金属切削性能和优良的总体切削解决方案对模具的经济生产的重要性。

二、仓库问题.这个就比较麻烦了,首先你要知道仓库管理的问题,其次,你要知道模具保养的问题,基本上就可以了.仓库管理我就不贴了，贴个保养的就行了吧？

注塑模具的保养：注塑模具作为注塑制品加工最重要的成型设备，其质量优劣直接关系到制品质量优劣。而且，由于模具在注塑加工企业生产成本中占据较大的比例，其使用寿命直接左右注塑制品成本。因此，提高注塑模具质量，并维护和保养好，延长其使用周期，是注塑制品加工企业降本增效的重要课题。

注塑制品加工企业由于产品品种多，模具更换较频繁，在完成一个生产周期后，模具一般入库保存直到下一生产周期来临时再拿出使用。但一些加工企业对模具保存不够重视，使模具在保存期内发生锈蚀、表面光洁度下降等现象，造成产品质量下降、废品率高，有些模具甚至难以再用，需重新投入大量资金另置新模，造成极大浪费。资料显示，使用与保养在模具使用寿命影响因素中占15％～20％，注塑模具使用寿命一般能达到80万次，国外一些保养完好的模具甚至能再延长2～3倍。但国内企业由于忽视保养，注塑模具使用寿命比较短，仅相当于国外的1／5～1／3。由于模具使用寿命短而造成钢材加工工时和能源浪费，以及对产品质量影响所带来的损失每年达数十亿元。因此，对注塑模具的维护非常重要。　

注塑模具技术含量非常高，各种零部件很多，如果在使用过程中不重视各种零部件的保养与维护，极易发生损坏、锈蚀现象，造成数万甚至数百万元经济损失；因此，使用过程中要特别注意模具的保养与维护，以保证模具的长期使用质量；加工企业首先应给每副模具配备履历卡，详细记载、统计其使用、损坏情况，据此可发现哪些部件、组件已损坏，磨损程度大小，以提供发现和解决问题的信息资料，以及该模具的成型工艺参数、产品所用材料，以缩短模具的试车时间，提高生产效率；其次：加工企业应在注塑机、模具正常运转情况下，测试模具各种性能，并将最后成型的塑件尺寸测量出来，通过这些信息可确定模具的现有状态，找出型腔、型芯、冷却系统以及分型面等的损坏所在，根据塑件提供的信息，即可判断模具的损坏状态以及维修措施。　

三、要对模具几个重要零部件进行重点跟踪检测。顶出、导向部件的作用是确保模具开合运动及塑件顶出，若其中任何部位因损伤而卡住，将导致停产，故应经常检查顶出杆、导柱等是否发生变形及表面损伤，一经发现，要及时更换。完成一个生产周期之后，要对运动、导向部件涂覆防锈油，尤应重视带有齿轮、齿条模具轴承部位的防护和弹簧模具的弹力强度，以确保其始终处于最佳工作状态。另外，冷却道的清理对生产效率和产品质量关系重大。随着生产时间持续，冷却道易沉积水垢、锈蚀、淤泥及水藻等，使冷却流道截面变小，冷却通道变窄，大大降低冷却液与模具之间的热交换率，增加企业生产成本，因此对流道的清理应引起重视。对于热流道模具而言，加热及控制系统的保养有利于防止生产故障的发生，故而尤为重要。因此，每个生产周期结束后都应对模具上的带式加热器、棒式加热器、加热探针以及热电偶等用欧姆表进行测量，如有损坏，要及时更换，并与模具履历表进行比较，做好记录，以便适时发现问题，采取应对措施。　

四、要重视模具的表面保养，它直接影响产品的表面质量，重点是防止锈蚀。当模具完成生产任务后，应根据不同注塑采取不同方法仔细清除残余注塑，可用铜棒、铜丝及肥皂水清除模具内残余注塑及其他沉积物，然后风干。禁用铁丝、钢条等坚硬物件清理，以免划伤表面。若有腐蚀性注塑引起的锈点，要使用研磨机研磨抛光，并涂上防锈油，然后将模具置于干燥、阴凉、无粉尘处储存；一副经过良好保养与维护的模具，可以缩短模具装配、试车时间，减少生产故障，使生产运行平稳，确保产品质量、减少废品损失，并降低企业的运营成本和固定资产投入，当下一个生产周期开始时，企业能够顺利生产出质量合格的产品。因此，对注塑制品加工企业来说，在当前市场竞争激烈的情况下，养护良好的模具，可以助企业一臂之力。
